直列ユニット関係

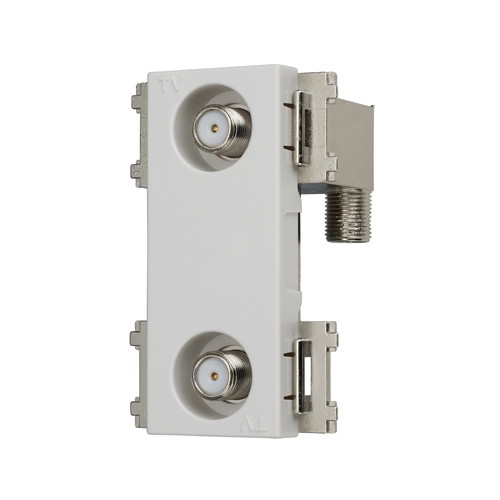

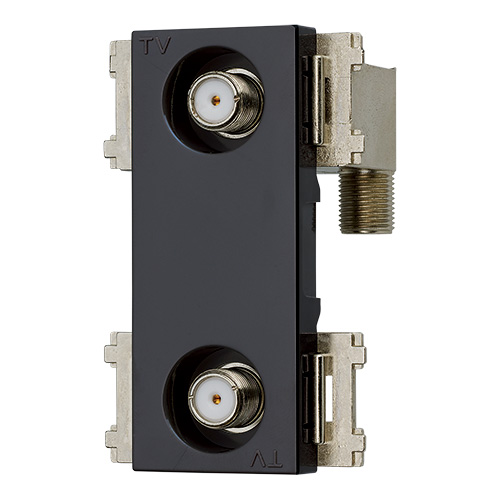

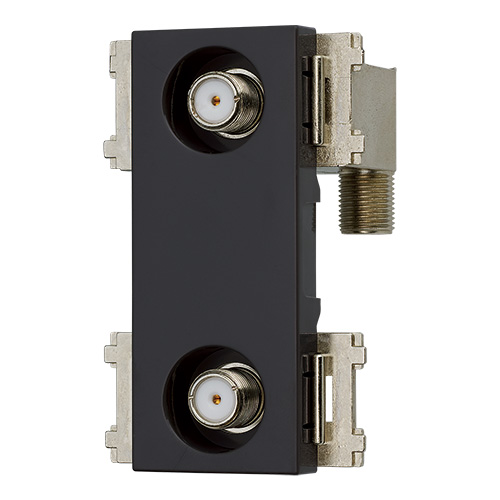

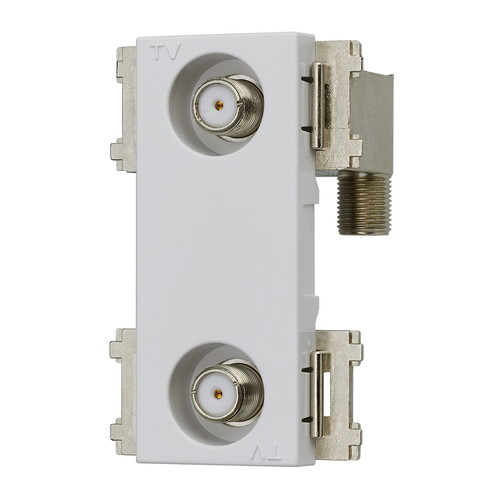

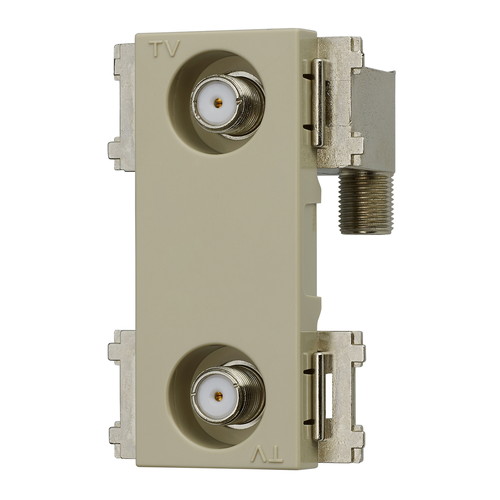

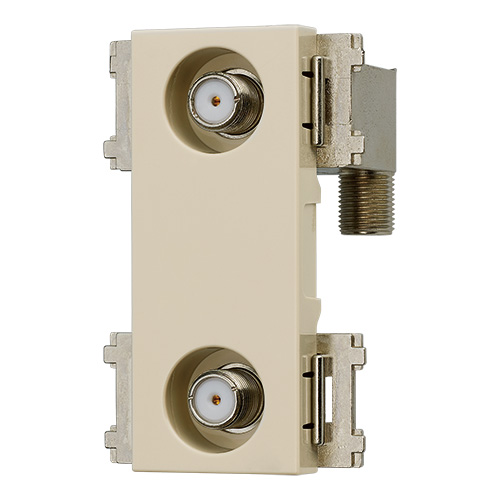

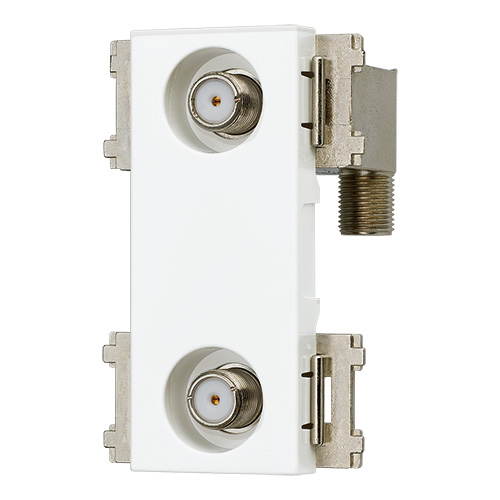

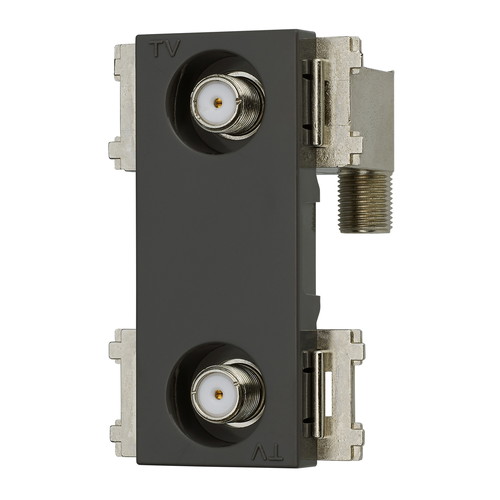

4K・8K衛星放送対応 ハイパスフィルタ内蔵テレビ端子 2端子型
CSF-K77W-HP
4K・8K 衛星放送に対応したテレビ端子です。

2018 年にかけて本格的に開始される、4K・8K 衛星放送は 従来の伝送周波数(〜2610MHz)より更に高い周波数(〜3224Mhz)で 伝送される予定です、当商品は同周波数に対応した仕様となっています。

高シールドの筐体設計を採用しているため、 妨害波の影響を受けにくい仕様となっています。

TV 端子にハイパスフィルタ回路を内蔵しており、スイッチにより片方向/双方向伝送の切り換えが可能です。
2 端子型はそれぞれのTV 端子にハイパスフィルタのスイッチを搭載しており、独立した切り換えが可能です。

取付用の本体ツメ部にダイカストを採用することで、耐久性に優れています。当商品は電流カット型です。
中心コンタクトの接触部分に金メッキを採用しています。
TV 端子に保護キャップが付属されています。
環境に配慮したRoHS 指令対応品です。

ホワイト色設定

※衛星放送はBS・110度CS左旋放送を指します。
※4K・8K衛星放送を受信するためには、本器以外の 受信システム機器、及び対応の受信機が必要となります。

型名 CSF-K77-HP
標準価格(税別) 7,800
双方向 片方向
挿入損失
(dB以下)
10MHz〜55MHz 5.0 40以上
70MHz〜90MHz 5.0 7.0
90MHz〜770MHz 6.0 6.5
770MHz〜1489MHz 6.5 6.8
1489MHz〜2150MHz 7.0 8.0
2150MHz〜2681MHz 8.0 9.0
2681MHz〜3224MHz 9.0 10.0
端子間結合損失
(dB以上)
10MHz〜55MHz 13.0
70MHz〜90MHz 20.0
90MHz〜770MHz 20.0
770MHz〜1489MHz 18.0
1489MHz〜2150MHz 15.0
2150MHz〜2681MHz 15.0
2681MHz〜3224MHz 15.0
VSWR
(以下)
10MHz〜55MHz 2.0
70MHz〜90MHz 2.0 2.0
90MHz〜770MHz 2.0 2.0
770MHz〜1489MHz 2.0 2.0
1489MHz〜2150MHz 2.5 2.5
2150MHz〜2681MHz 2.5 2.5
2681MHz〜3224MHz 2.5 2.5
寸法(mm)H×W×D 69×44×36
質量(kg) 0.090
