4K・8K衛星放送対応 テレビ端子 2端子型
CSF-K77WP

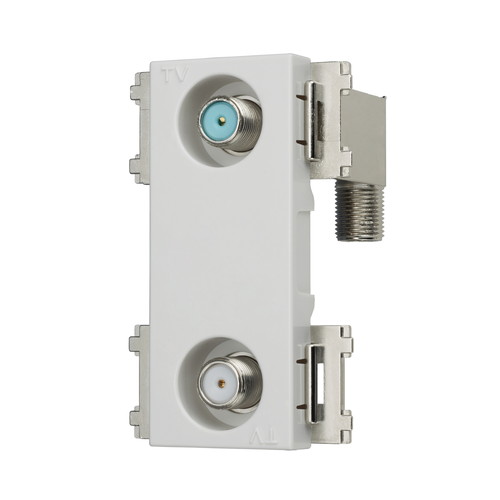

4K・8K 衛星放送に対応したテレビ端子です。

2018 年にかけて本格的に開始される、4K・8K 衛星放送は 従来の伝送周波数(〜2610MHz)より更に高い周波数(〜3224Mhz)で 伝送される予定です、当商品は同周波数に対応した仕様となっています。

高シールドの筐体設計を採用しているため、 妨害波の影響を受けにくい仕様となっています。

取付用の本体ツメ部にダイカストを採用、耐久性に優れています。
入力-TV 間の電流挿入型です。(電通容量AC30V 1A,DC15V 0.8A 以下)

中心コンタクトの接触部分に金メッキを採用しています。TV 端子に保護キャップが付属されています。
また環境に配慮したRoHS 指令対応品です。

ホワイト色設定

※衛星放送はBS・110度CS左旋放送を指します。
※4K・8K衛星放送を受信するためには、本器以外の 受信システム機器、及び対応の受信機が必要となります。


型名 CSF-K77WP
標準価格(税別) 5,520
挿入損失
(dB以下)
10MHz〜76MHz 4.3
76MHz〜300MHz 4.0
300MHz〜770MHz 4.2
770MHz〜1489MHz 5.0
1489MHz〜2150MHz 6.0
2150MHz〜2681MHz 7.0
2681MHz〜3224MHz 8.0
端子間結合損失
(dB以上)
10MHz〜76MHz 13
76MHz〜300MHz 20
300MHz〜770MHz 18
770MHz〜1489MHz 15
1489MHz〜2150MHz 15
2150MHz〜2681MHz 15
2681MHz〜3224MHz 15
入出力VSWR
(以下)
10MHz〜76MHz 2.5
76MHz〜300MHz 1.6
300MHz〜770MHz 1.8
770MHz〜1489MHz 2.0
1489MHz〜2150MHz 2.0
2150MHz〜2681MHz 2.5
2681MHz〜3224MHz 2.5
インピーダンス(Ω) 75(F形)
寸法(mm)H×W×D 69×44×36
質量(g) 90
