LAN配線機材・情報盤

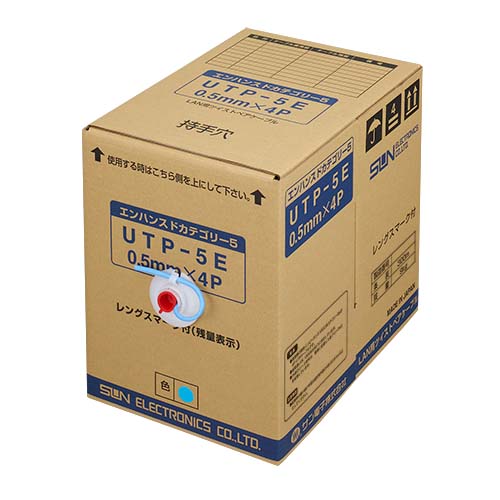

ツイストペアケーブル(1000BASE-T対応)
UTP-5E
TIA/EIA-568-B.2規格に準拠したLANケーブルです。(エンハンスドカテゴリ5対応)

1Gbps伝送が可能な、1000BASE-Tに対応しています。

WINDING社のREELEX巻仕様(8の字巻)のケースを採用し、ケーブルを絡ませることなくスムーズに引き出せます。
※(300m巻仕様・パステルブルー色)

レングスマーク付により残量がひと目で判断できます。

型名 UTP-5E
構造 運用規格 TIA/EIA-568-B.25
対数 4P
導体径 0.52mm
仕上外径 5.5mm
シース色 パステルブルー
電気特性 導体抵抗 93.8Ω以下/km
耐電圧 AC700Vに1分間耐えること
絶縁抵抗 1000MΩ以上/km
静電容量 56nF以下/km(1kHz)
特性インピーダンス 100±15Ω(1〜100MHz)
周波数(MHz)

減衰量

(dB以下/100m)

0.772 1.8
1 2.0
4 4.1
8 5.8
10 6.5
16 8.2
20 9.3
25 10.4
31.25 11.7
62.5 17.0
100 22.0
200 32.4(※)
250 36.9(※)

近端漏話減衰量

(dB以上/100m)

0.772 67.0
1 65.3
4 56.3
8 51.8
10 50.3
16 47.3
20 45.8
25 44.3
31.25 42.9
62.5 38.4
100 35.3
200 30.8(※)
250 29.3(※)
