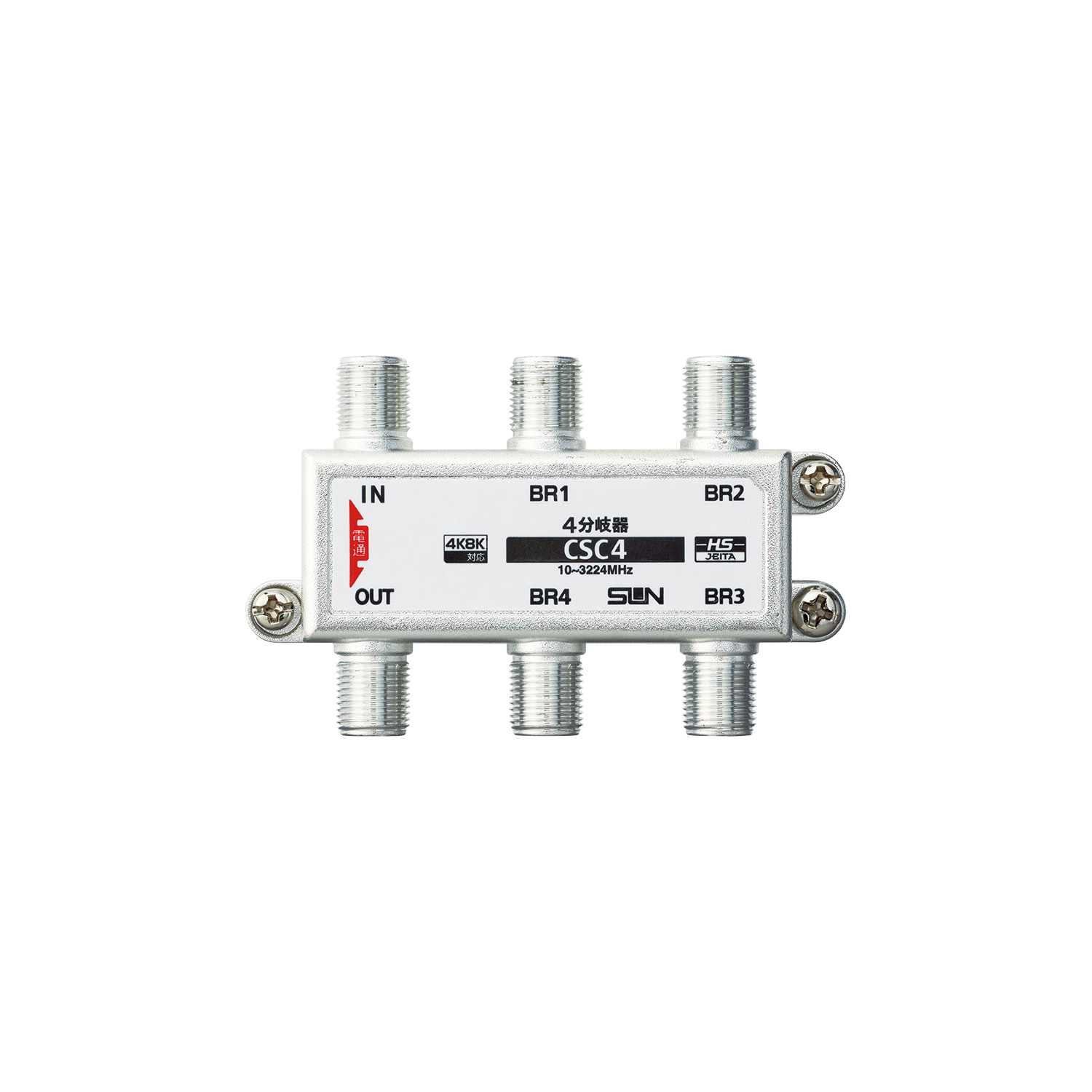

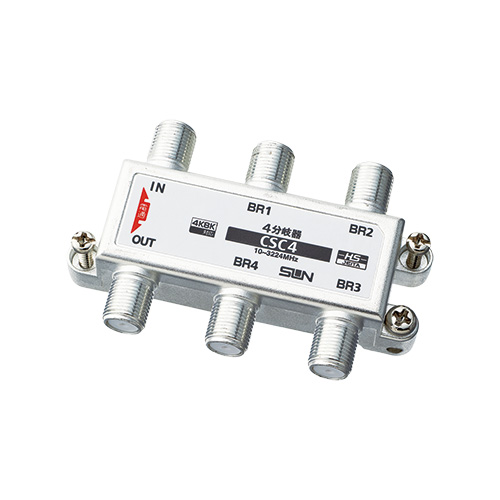

4K8K衛星放送対応 4分岐器
CSC4-F
- メーカー希望小売価格（税別）
- ¥ 9,150
- メーカー希望小売価格（税込）
- ¥ 10,065
- 商品ステータス
- 販売中
- JANコード
- 4534022121192
- 4K8K衛星放送受信に対応した10～3224MHzまでの超広帯域設計です。
- 亜鉛ダイカストの一体筐体を採用した高シールド設計になっているため、妨害波の影響を受けにくい仕様となっています。
- 芯線接触部分は金メッキ仕様になっていますので、高い信頼性を有しています。
- IN⇔OUT電流通過型になっています。（電流容量AC30V、1A以下またはDC15V、0.8A以下）
スペック表
| 型名 |
CSC4-F |
| 分岐数 |
4 |
| 挿入損失（dB以下） |
10MHz～76MHz |
4.2 |
| 76MHz～300MHz |
4.0 |
| 300MHz～770MHz |
4.5 |
| 770MHz～1489MHz |
5.5 |
| 1489MHz～2150MHz |
6.0 |
| 2150MHz～2681MHz |
7.0 |
| 2681MHz～3224MHz |
8.0 |
| 結合損失（dB以下） |
10MHz～76MHz |
11.8 |
| 76MHz～300MHz |
11.5 |
| 300MHz～770MHz |
11.8 |
| 770MHz～1489MHz |
13.0 |
| 1489MHz～2150MHz |
15.0 |
| 2150MHz～2681MHz |
16.5 |
| 2681MHz～3224MHz |
18.5 |
| 逆結合損失（以上） |
10MHz～76MHz |
15 |
| 76MHz～300MHz |
25 |
| 300MHz～770MHz |
20 |
| 770MHz～1489MHz |
18 |
| 1489MHz～2150MHz |
18 |
| 2150MHz～2681MHz |
16 |
| 2681MHz～3224MHz |
16 |
| 端子間結合損失（dB以上） |
10MHz～76MHz |
13 |
| 76MHz～300MHz |
20 |
| 300MHz～770MHz |
18 |
| 770MHz～1489MHz |
15 |
| 1489MHz～2150MHz |
15 |
| 2150MHz～2681MHz |
15 |
| 2681MHz～3224MHz |
15 |
| インピーダンス（Ω） |
75(F型) |
| VSWR（以下） |
10MHz～76MHz |
2.5 |
| 76MHz～300MHz |
1.6 |
| 300MHz～770MHz |
1.8 |
| 770MHz～1489MHz |
2.0 |
| 1489MHz～2150MHz |
2.0 |
| 2150MHz～2681MHz |
2.5 |
| 2681MHz～3224MHz |
2.5 |
| 寸法（mm） H×W×D |
48×77×19 |
| 本体質量（g） |
65 |
