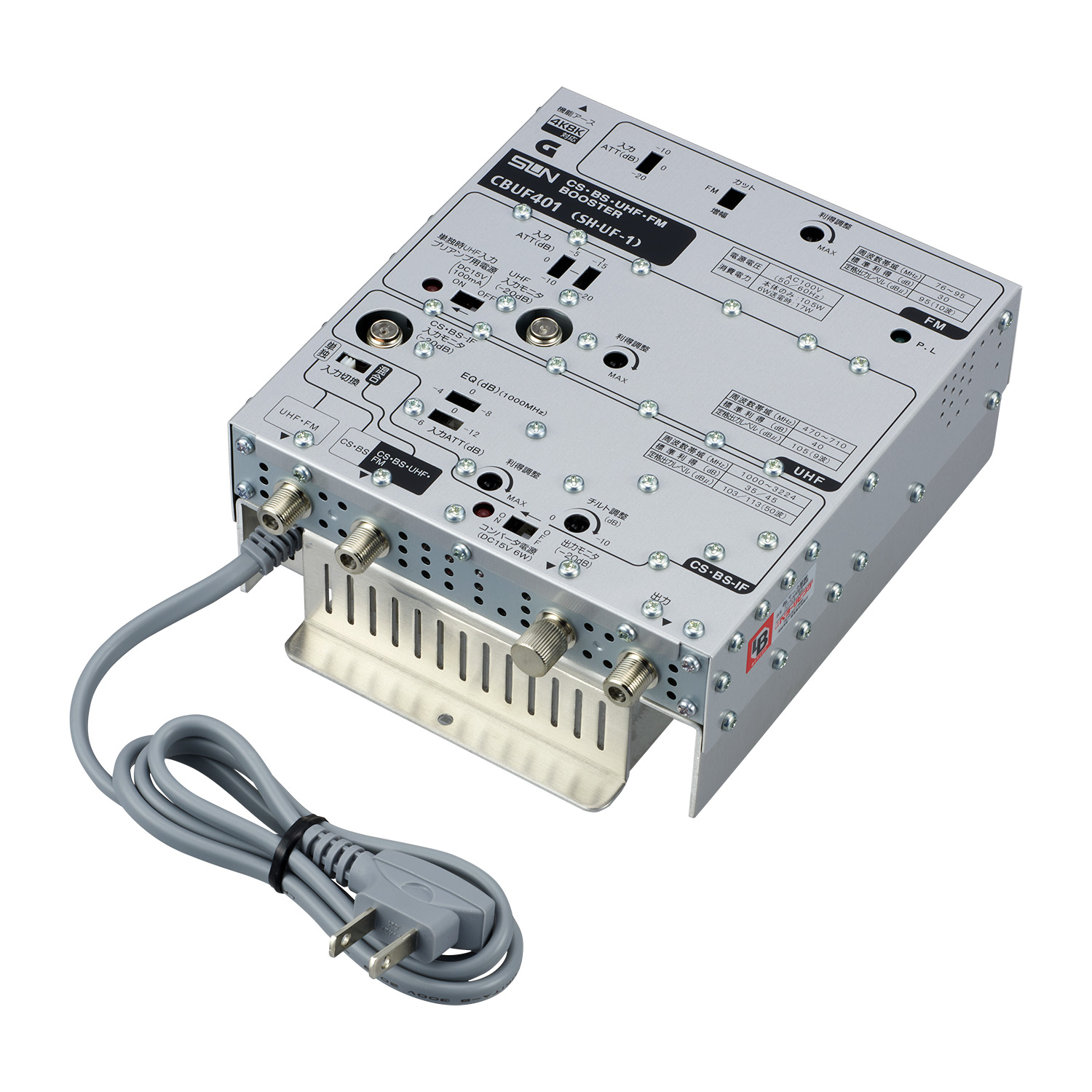

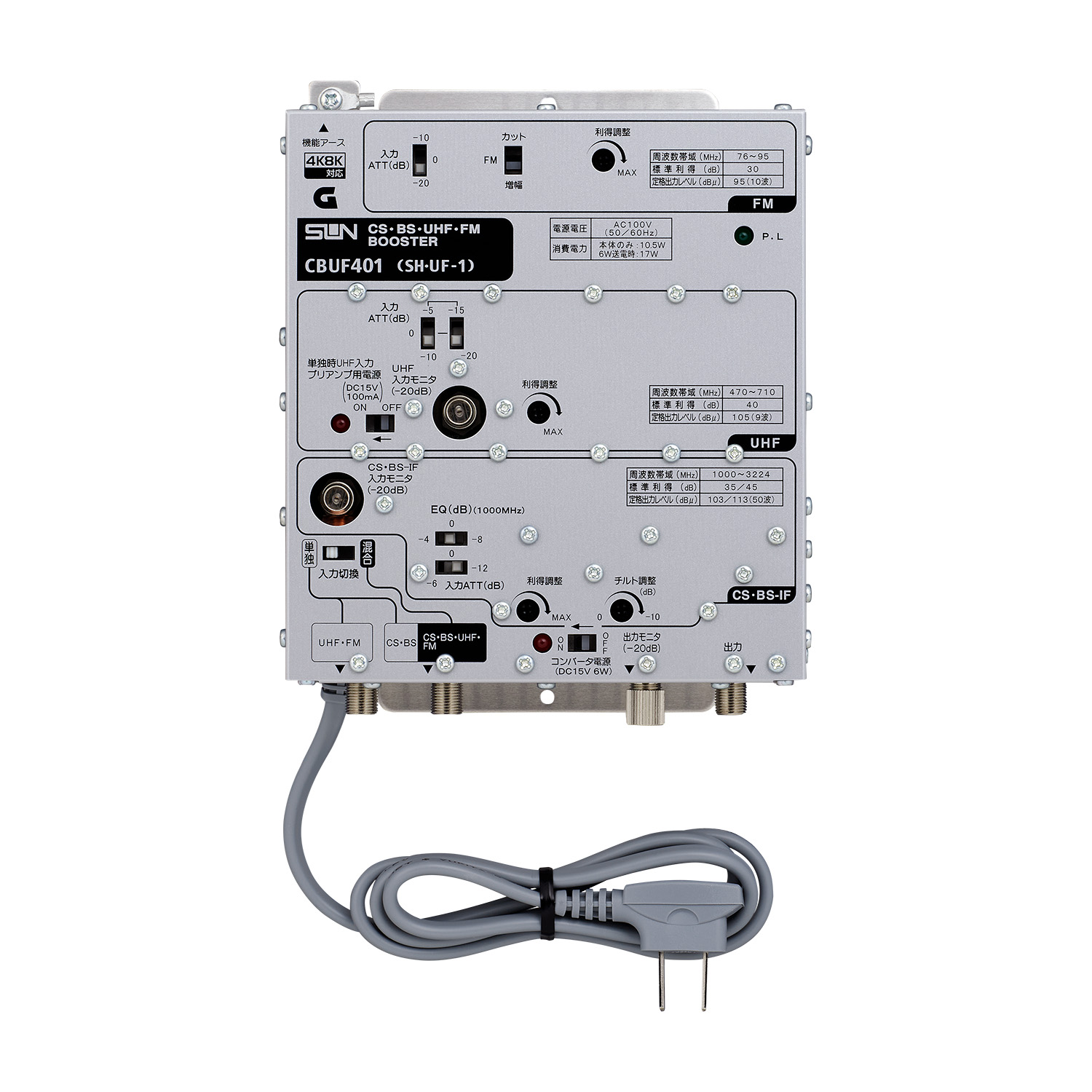

BL型 CS・BS・UHF・FMブースタ(40dB型) CBUF401
- 4K8K衛星放送に対応したBL型CS・BS・UHF・FMブースタです。
- 高利得、高出力のCS・BS・UHF・FM増幅器で、CS・BS帯域の電波を広帯域(1000~3224MHz)で増幅します。
- FM放送、地上デジタル放送、BS・110度CS放送受信に最適です。
スペック表
型名 | CBUF401(BL型名:SH・UF-1) | ||
---|---|---|---|
周波数帯域(MHz) | FM | UHF | CS・BS-IF |
76~95 | 470~710 | 1000~3224 | |
標準利得(dB) | 30以上 | 40以上 | 35/45以上 |
標準入力レベル(dBμ) | 65 | 65 | 68 |
定格出力(dBμ) | 95(10波)※1 | 105(9波)※1 | 103/113(50波)※1 |
利得調整範囲(dB) | 0~-10以上 | 0~-10以上 | 0~-10以上 |
入力ATT(dB) | 0、-10/-20 | 0、-5/-10、-15/-20 (加算式 最大-30dB) |
0、-6/-12 |
入力EQ(dB) | - | - | 0,-4/-8 |
チルト調整範囲(dB) | - | - | 0~-10以上 ※2 |
雑音指数(dB) | 10以下 | 8以下 | 10以下 |
入出力インピーダンス(Ω) | 75(F形) | 75(F形) | 75(F形) |
VSWR(以下) | 3.0 | 3.0 | 2.5 |
CIN(dB) | - | - | -22以下 ※3 |
電源 | AC100V(50/60Hz) | ||
DC15V(出力端子より重畳) | |||
CS・BSコンバータ電源 | DC15V 最大6W(CS・BS入力端子より送電) | ||
UHFプリアンプ電源 | DC15V 最大100mA(UHF入力単独端子より送電) | ||
消費電力 | CS・BSコンバータ6W、UHFプリアンプ100mA送電時:19W CS・BSコンバータ6W送電時:17W UHFプリアンプ100mA送電時:12W 本体のみ:10.5W |
||
寸法(mm)H×W×D | 183×144×64 | ||
質量(kg) | 1.1 | ||
備考 | FM帯域カット機能付 |
※1 全電力で+20dBm以下運用
※2 標準チルト(-10dB)からのチルト調整量
※3 定格出力レベル時
