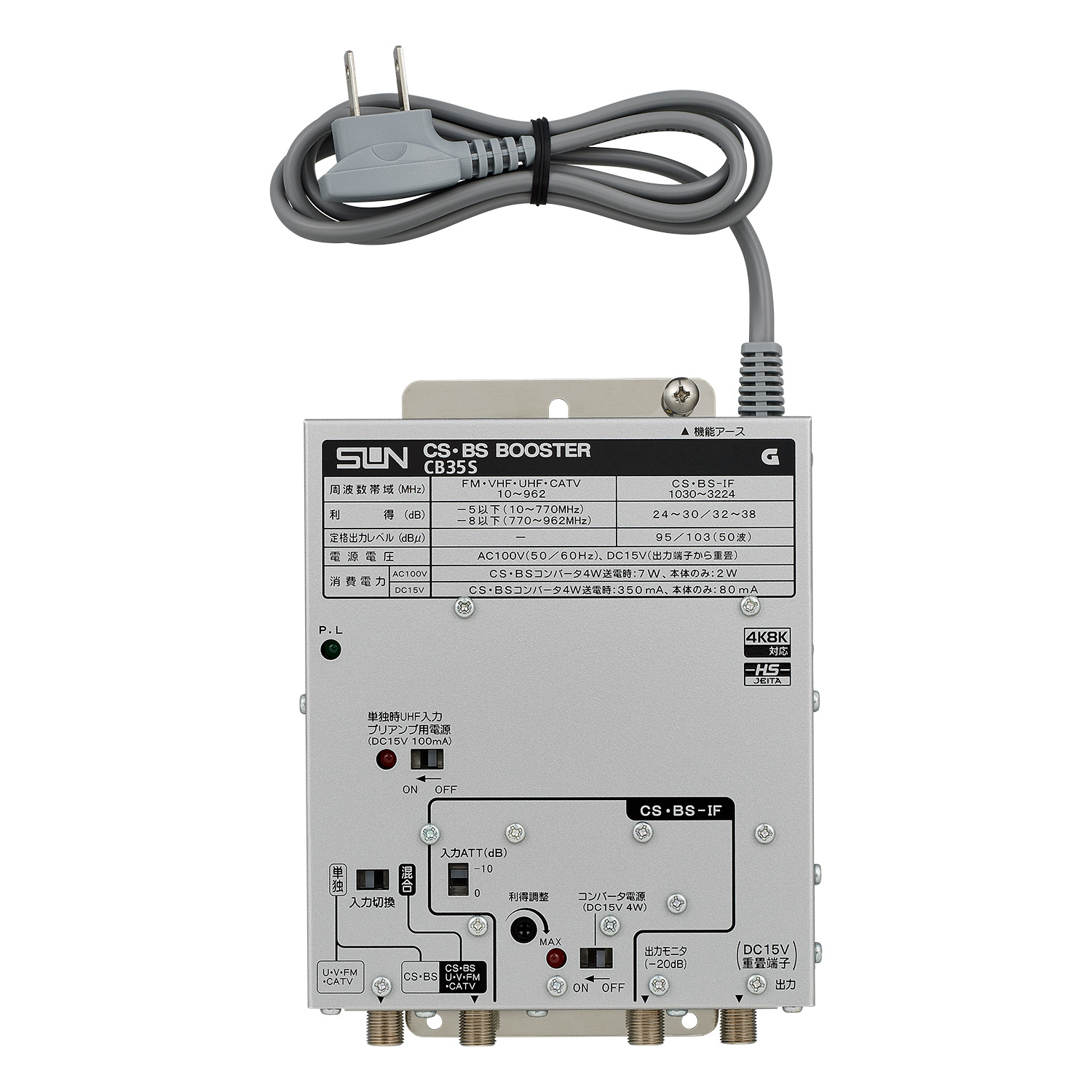

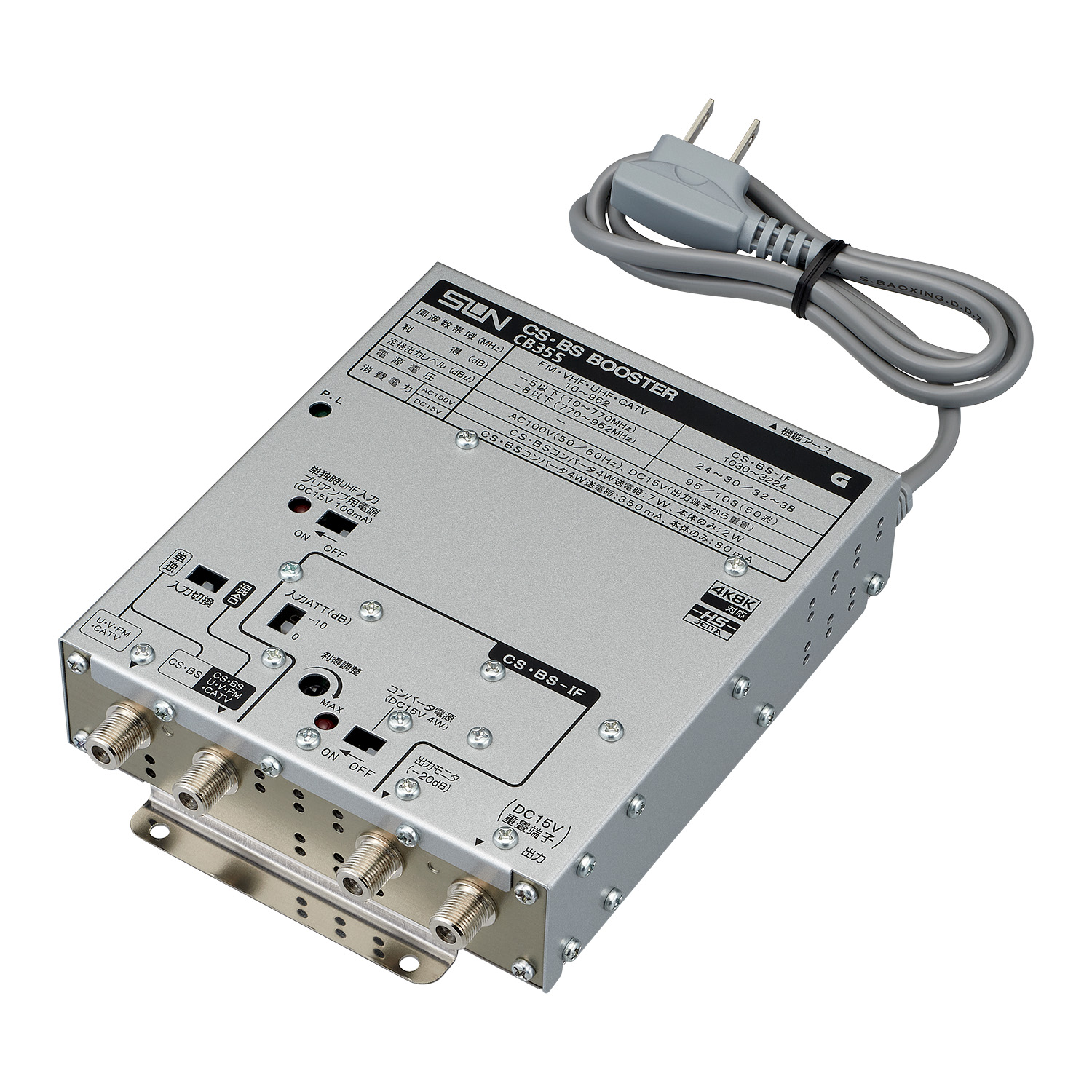

4K8K衛星放送対応 CS・BSブースタ（35dB型） CB35S
- メーカー希望小売価格（税別）
- ¥ 53,900
- メーカー希望小売価格（税込）
- ¥ 59,290
- 商品ステータス
- 販売中
- JANコード
- 4534022136950
- 4K8K衛星放送に対応した CS・BSブースタです。CS・BS帯域の電波を広帯域で増幅します。
- 10～962MHｚに対応するパス回路を内蔵していますので、CATV下り帯域が拡張されたCATV受信システムでも使用することができます。
- AC100Vまたは出力端子よりDC15Vの電源重畳が可能です。
スペック表
| 型名 | CB35S | ||
|---|---|---|---|
| 周波数帯域（MHz） | FM・VHF・UHF・CATV | CS・BS-IF | |
| 10~962 | 1030～3224 | ||
| 利得（dB） | -5以下(10~770MHz) -8以下(770~962MHz) | 24～30/32～38 ※1 | |
| 適正入力レベル（dBμ）※2 | - | 45～65（85）※3 | |
| 定格出力レベル（dBμ） | - | 95/103（50波） ※1 | |
| 利得調整範囲（dB） | - | 0～-10以上（連続可変） | |
| 入力ATT（dB） | - | 0、-10（切換式） | |
| 雑音指数（dB） | - | 10以下 | |
| 入出力インピーダンス（Ω） | 75（F形） | ||
| VSWR | 2.5以下 | 2.5以下 | |
| CIN（dB） | - | -22以下 | |
| 電源電圧 | AC100V（50/60Hz） | ||
| DC15V（出力端子より重畳） | |||
| CS・BSコンバータ電源 | DC15V 最大4W（CS・BS入力端子より送電） | ||
| UHFプリアンプ電源 | DC15V 最大100ｍA（UHF入力単独端子より送電） | ||
| 消費電力 | AC100V CS・BSコンバータ4W送電時7W、本体のみ2W | ||
| DC15V CS・BSコンバータ4W送電時350mA、本体のみ80ｍA | |||
| 寸法（mm）H×W×D | 168×125×40 | ||
| 質量（g） | 700 | ||
| 備考 | 入力切換SW,モニタ出力端子（-20dB）付 | ||
※1 1030/3224MHz
※2 適正入力範囲内であっても入力した電波の品質によっては映らない場合もあります。
※3 入力ATT（-10dB）・利得調整機能（-10dB）併用時の値
