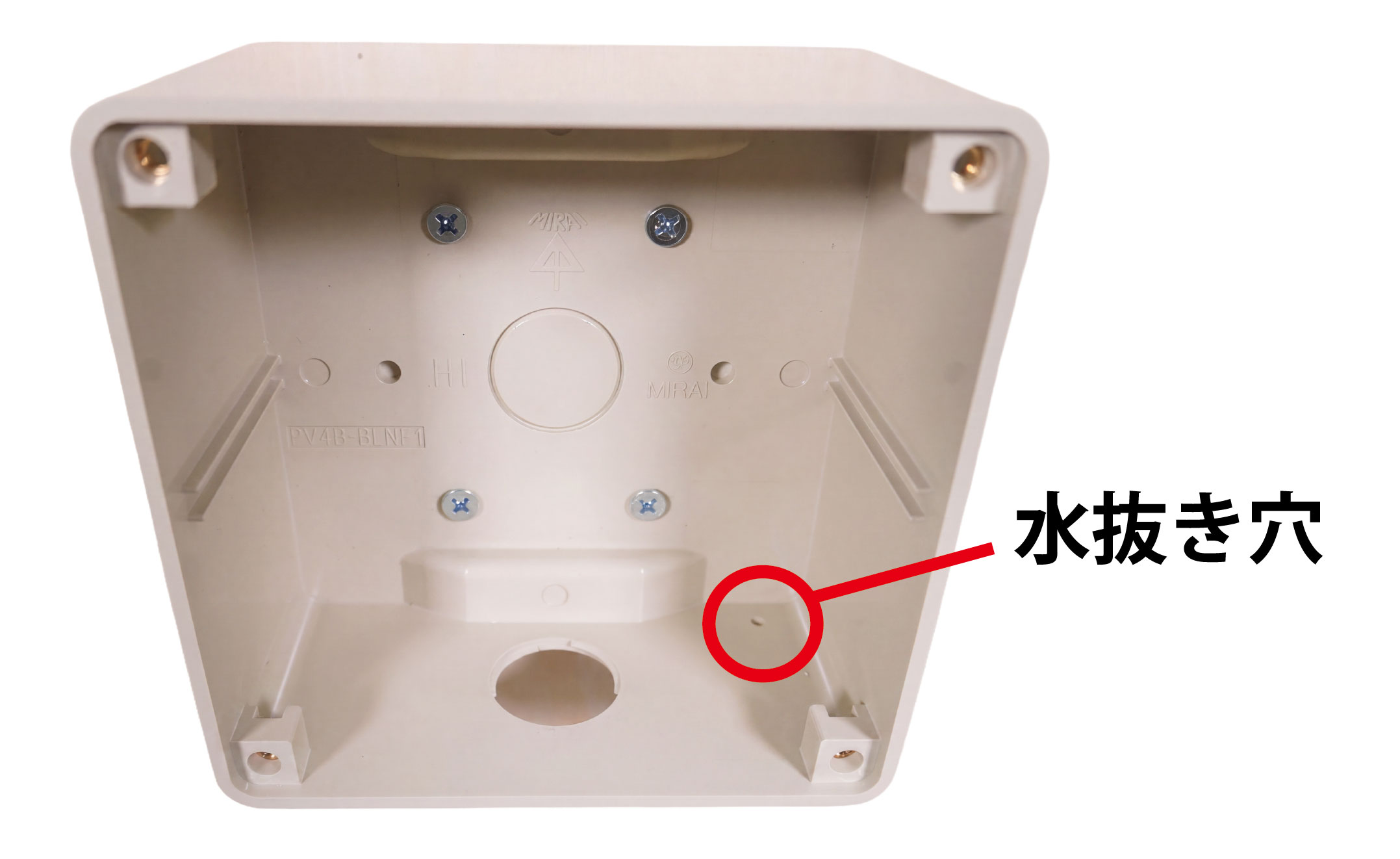

（１）ボックスに水抜き穴を開ける。

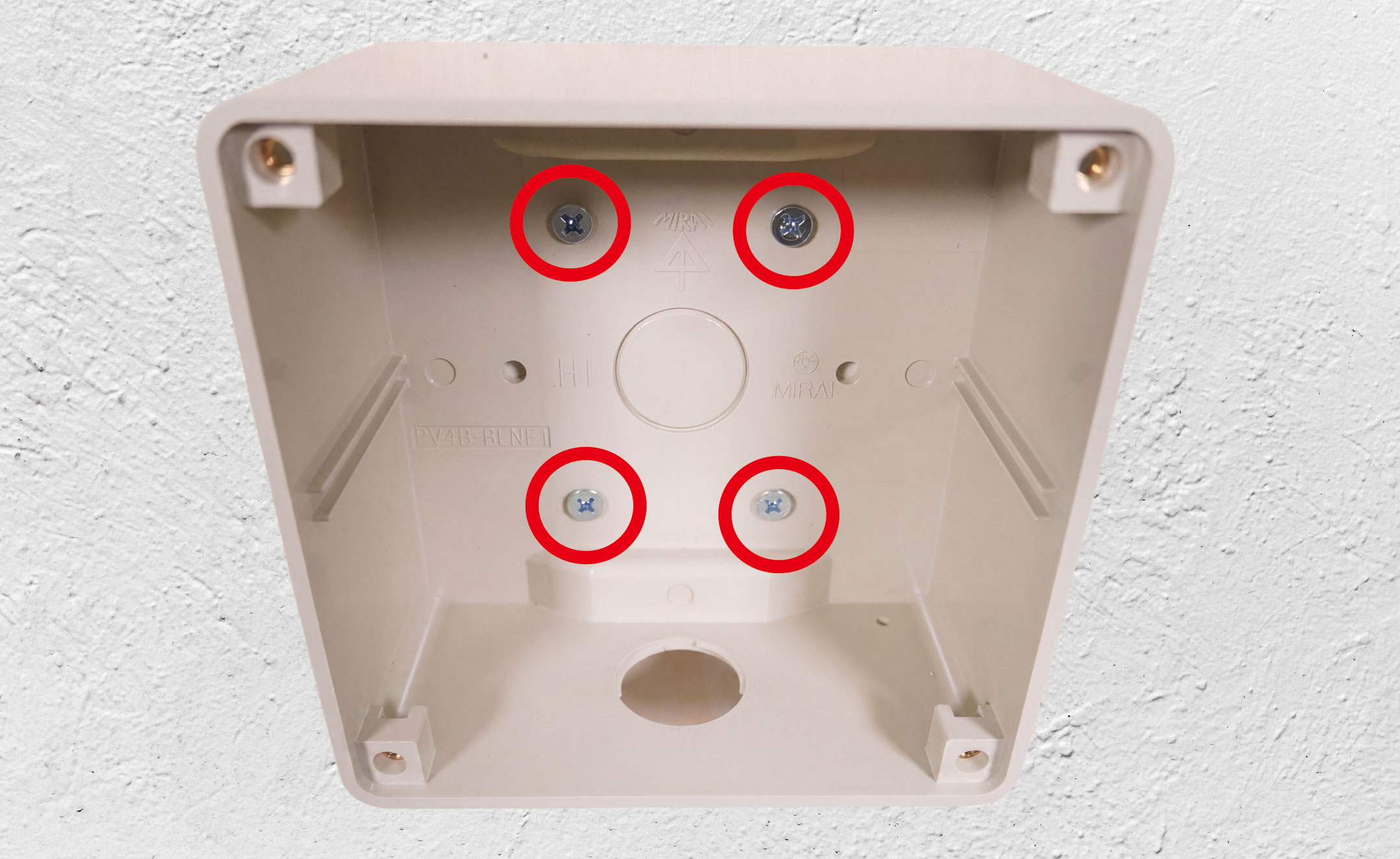

（２）ボックスを壁面に4本のビス(ねじ)で固定する。

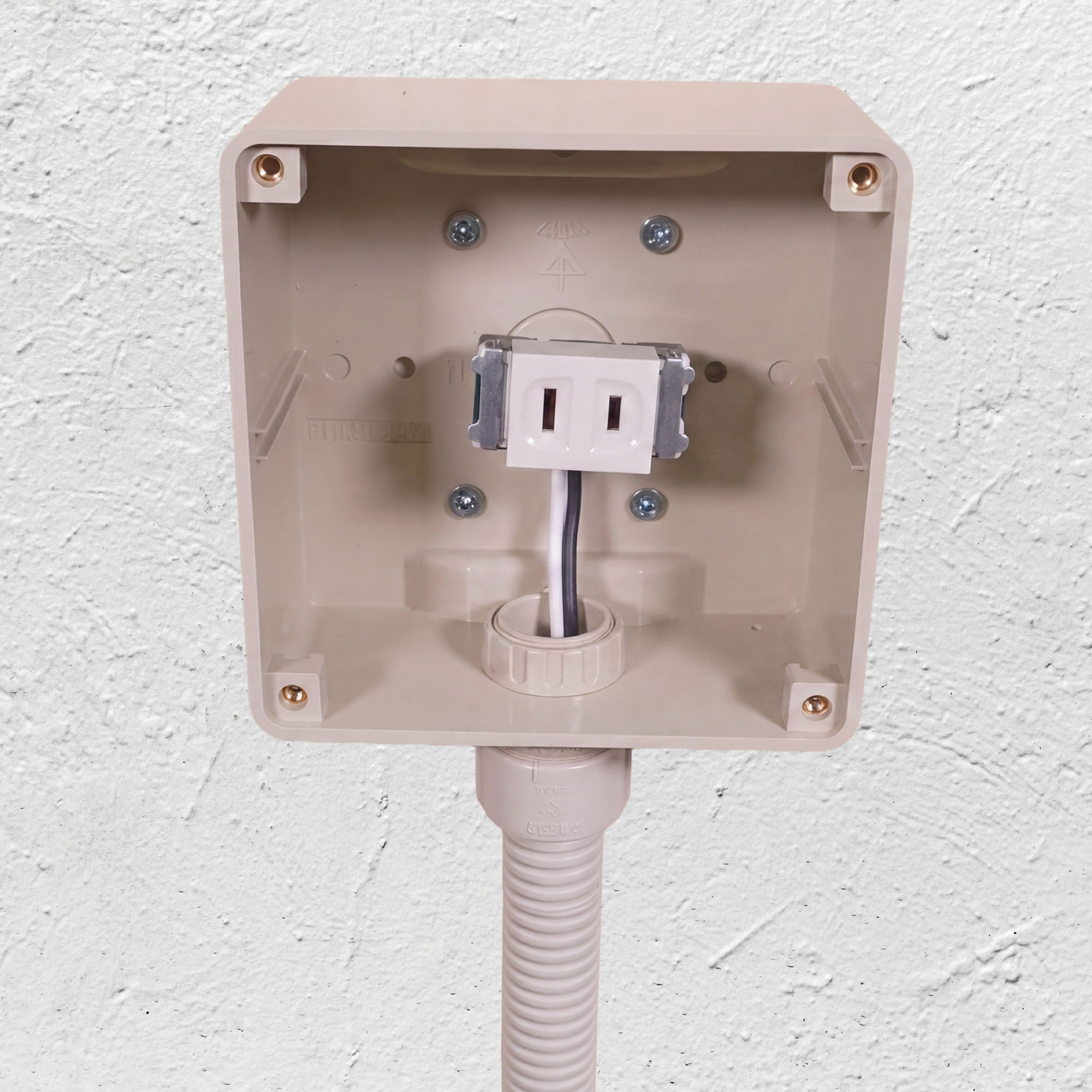

（３）電源ケーブルを保護するPF管を、ボックスコネクタでボックス下側から接続し、電源コンセントを設ける。

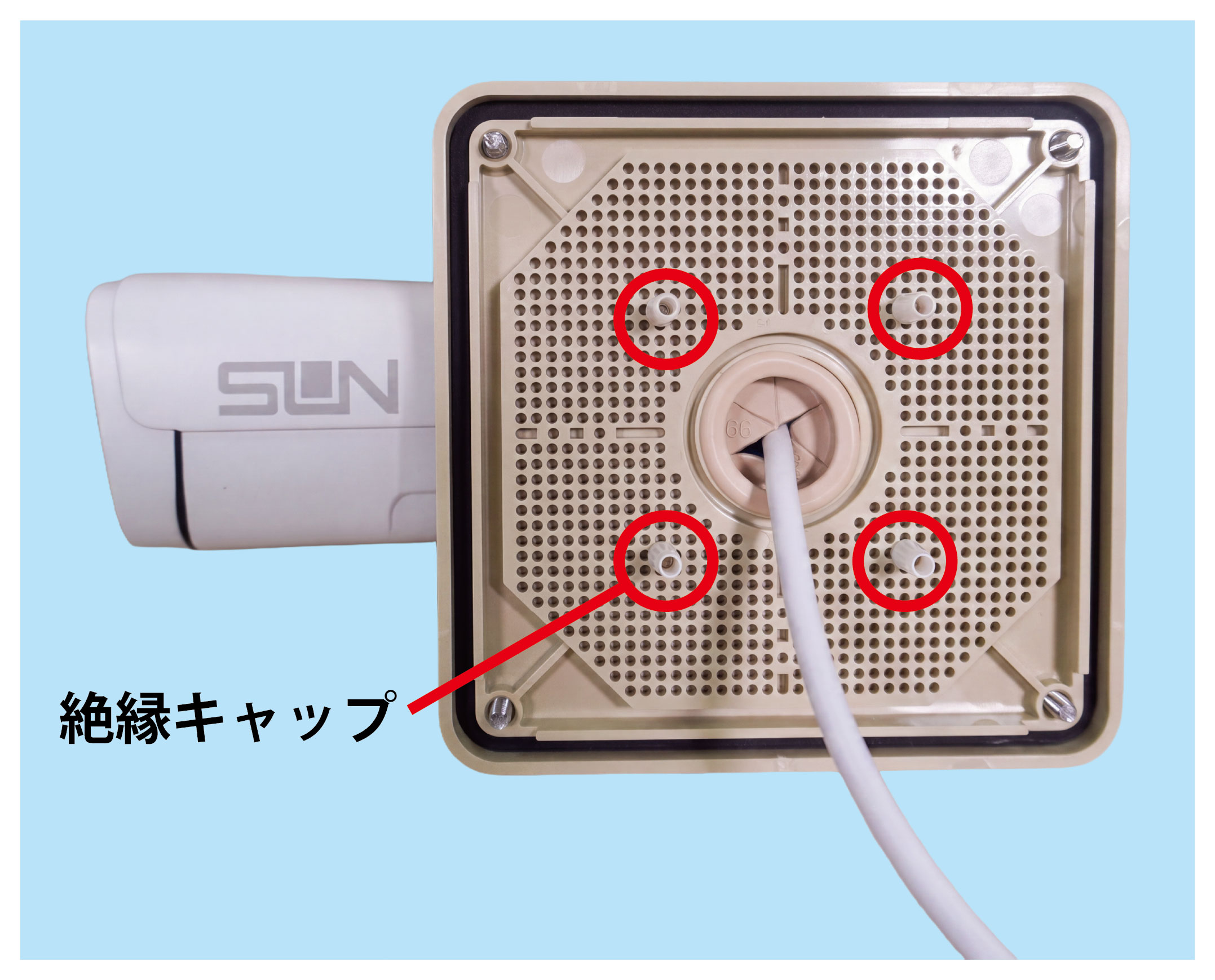

（４）ボックスの蓋にカメラをねじ(カメラ付属品)で取付ける。ねじ先が内部に突出する場合、コード類が傷つかないように、絶縁キャップ等をはめ込んで保護する。

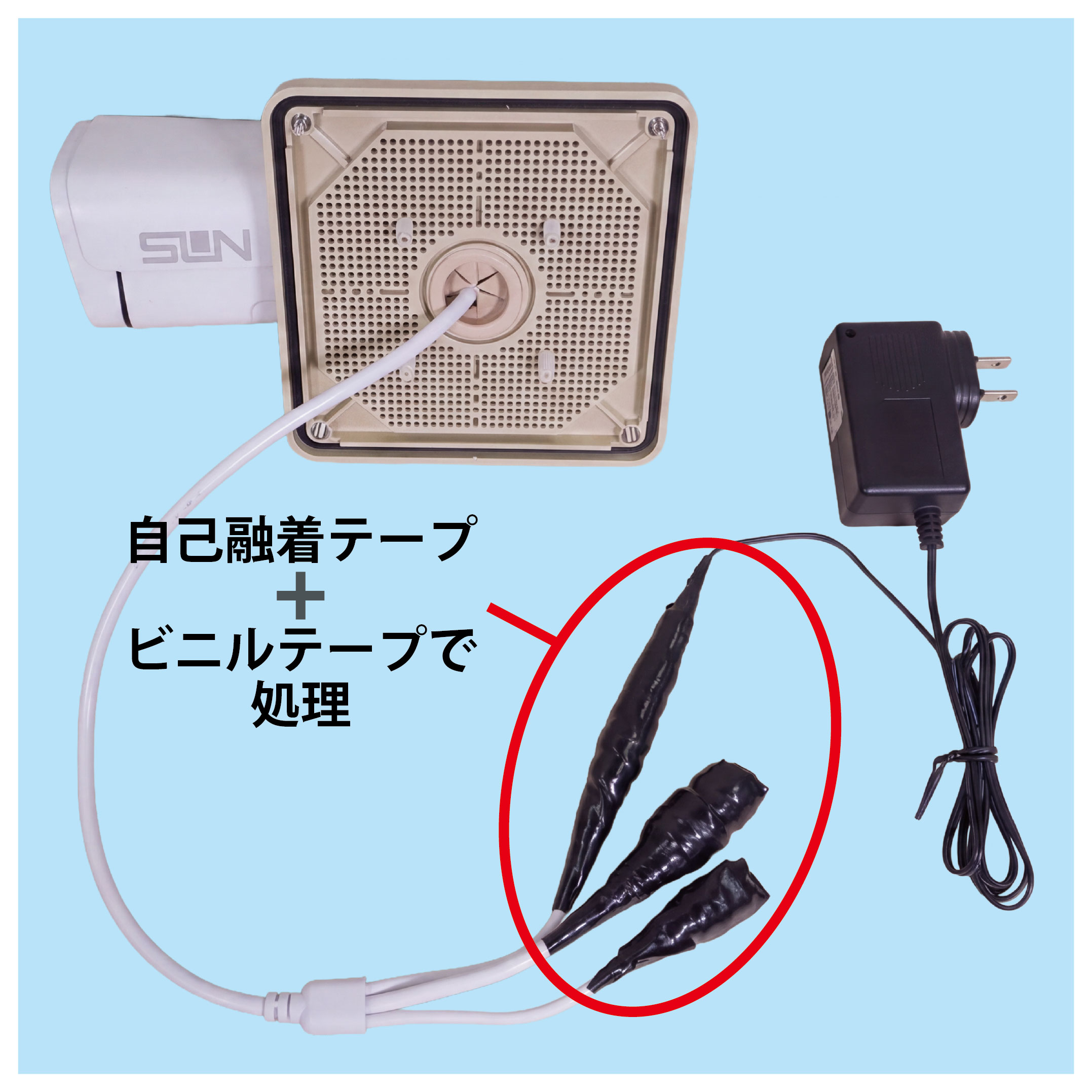

（５）カメラの電源コネクタとACアダプタのコネクタを接続し、自己融着テープ＋ビニルテープで処理する。

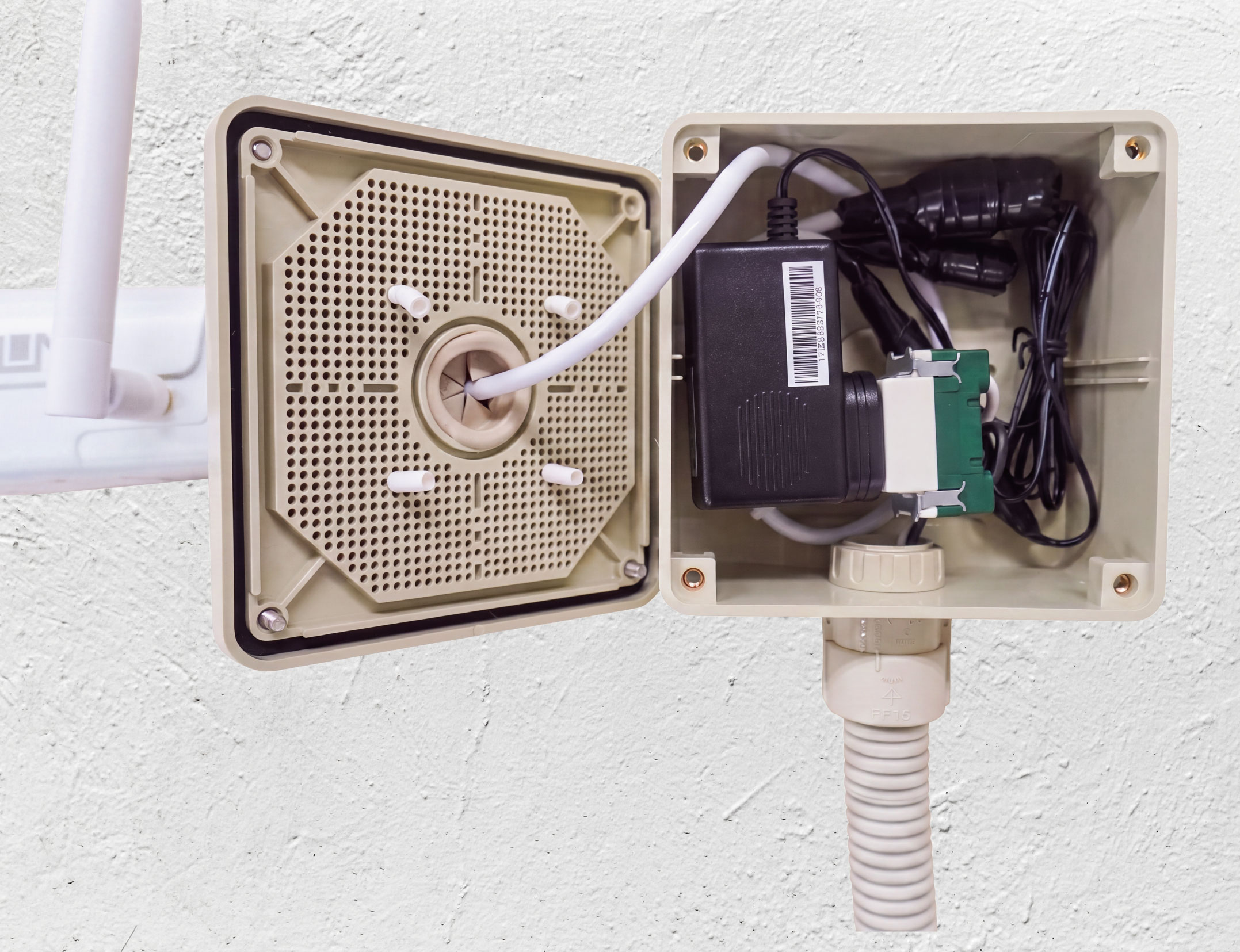

（６）コード類をボックスにきちんと収め、コードを挟みこまないように蓋をし、固定する。

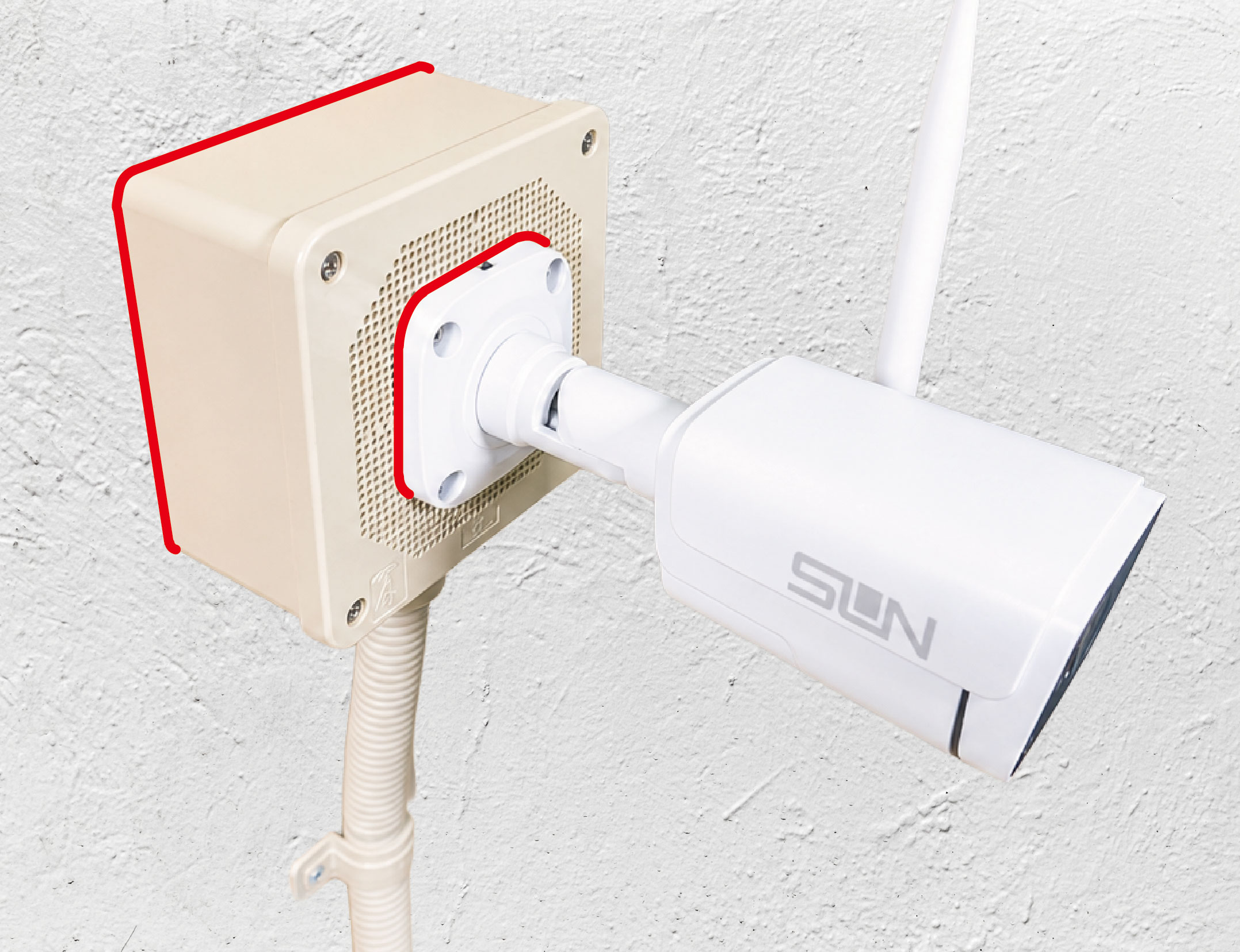

（７）ボックスの天面・側面と、カメラの接合上部をコーキング処理する。

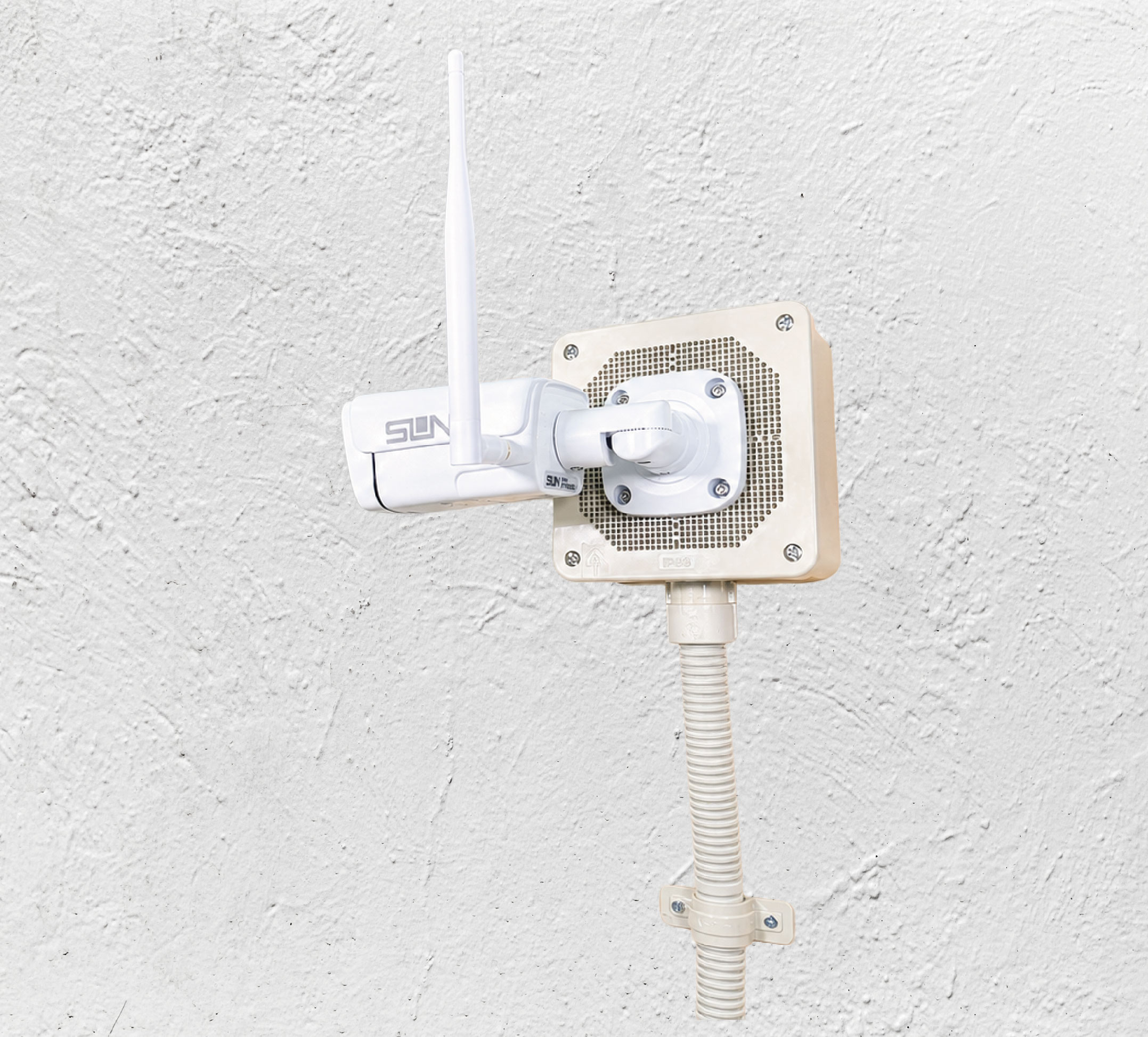

（８）撮影画像を確認しながらカメラの角度を調整する。

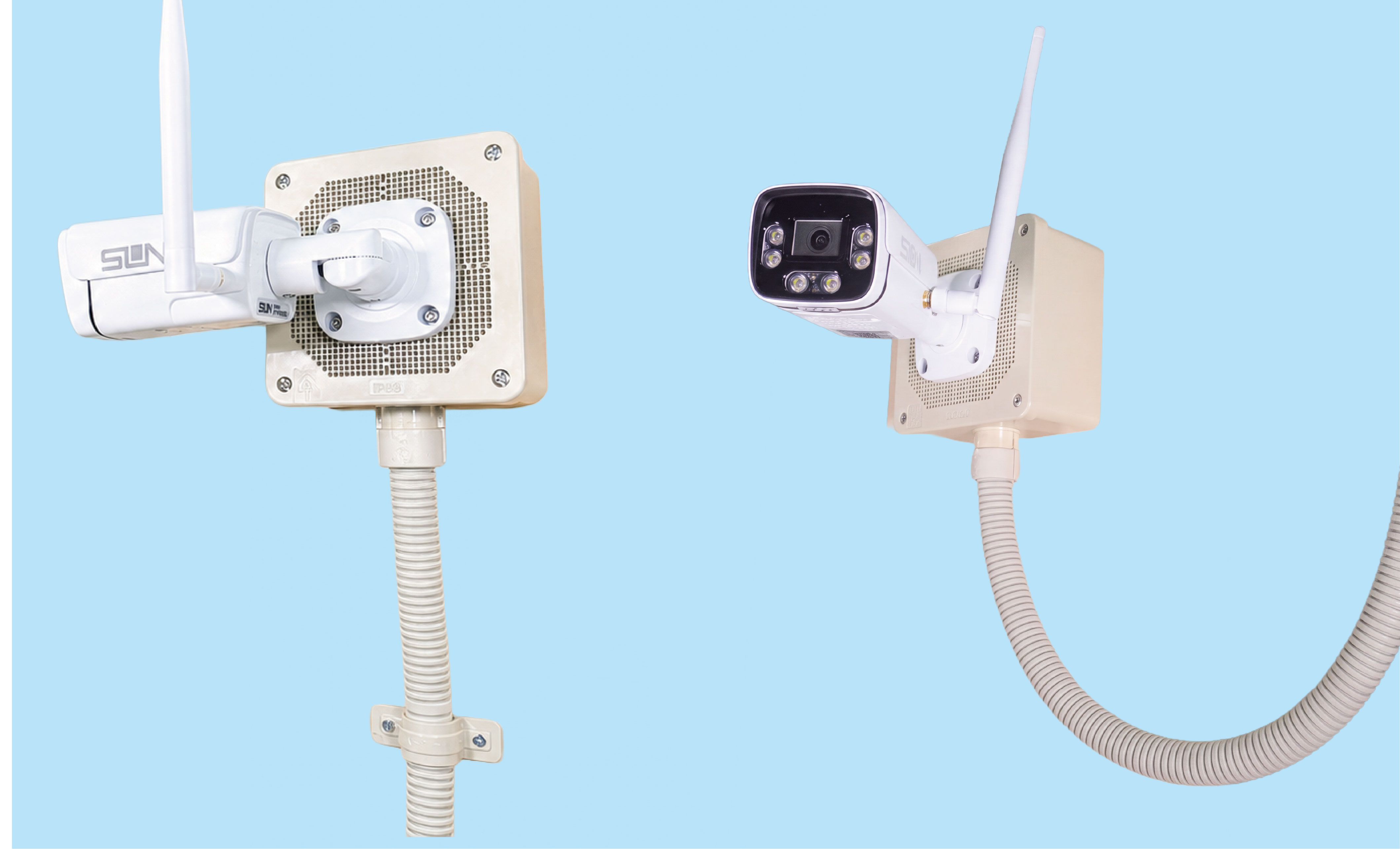

配管は必ずボックスの下側から接続してください。

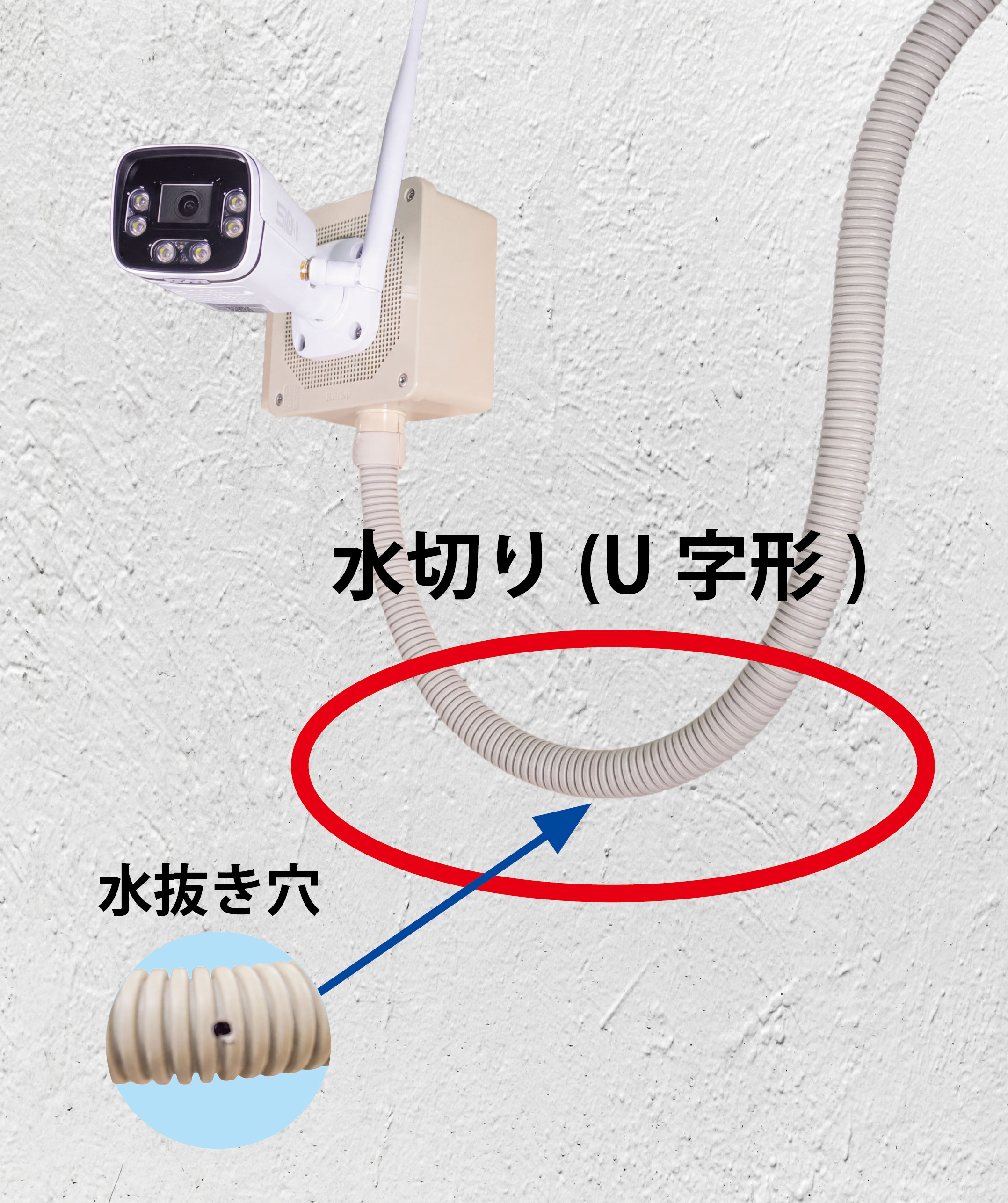

施工上どうしても上部から配管がくる場合、水切り(U字形)を作り、水切り穴を開けてください。

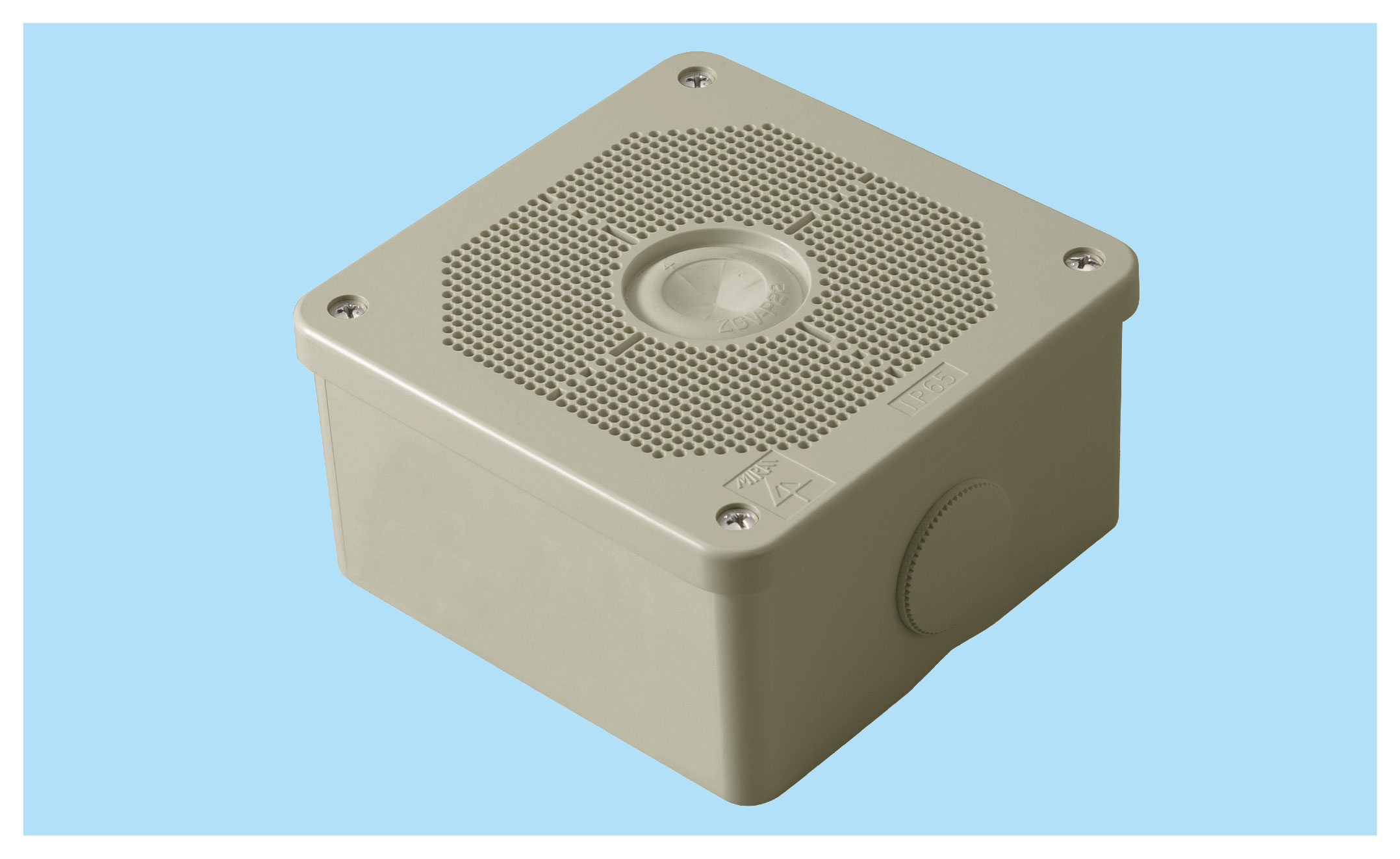

商品名　：露出用四角ボックス（取付自在蓋）
メーカー：未来工業（株）
型番　　：PV4B-BLNF□

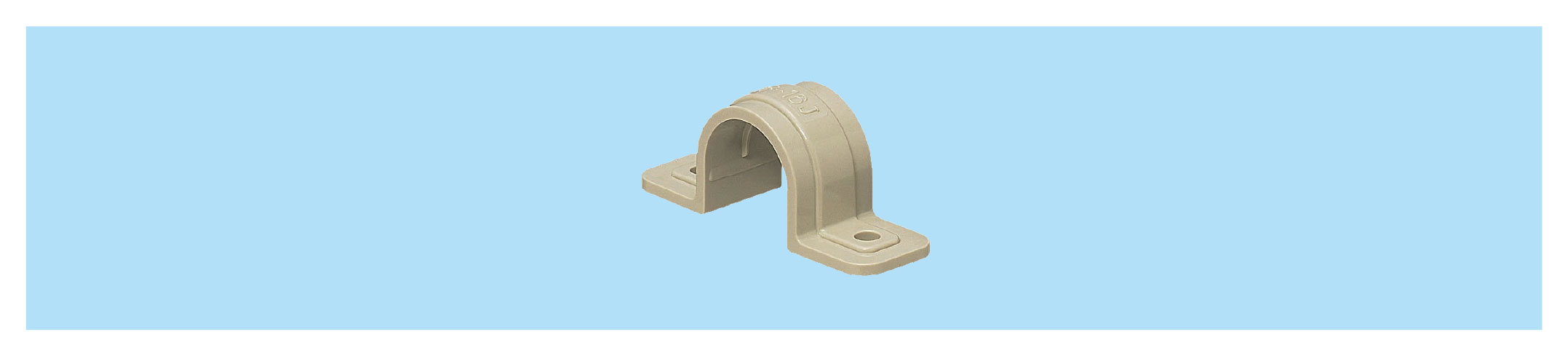

商品名　：PF管両サドル
メーカー：未来工業（株）
型番　　：SF-16□

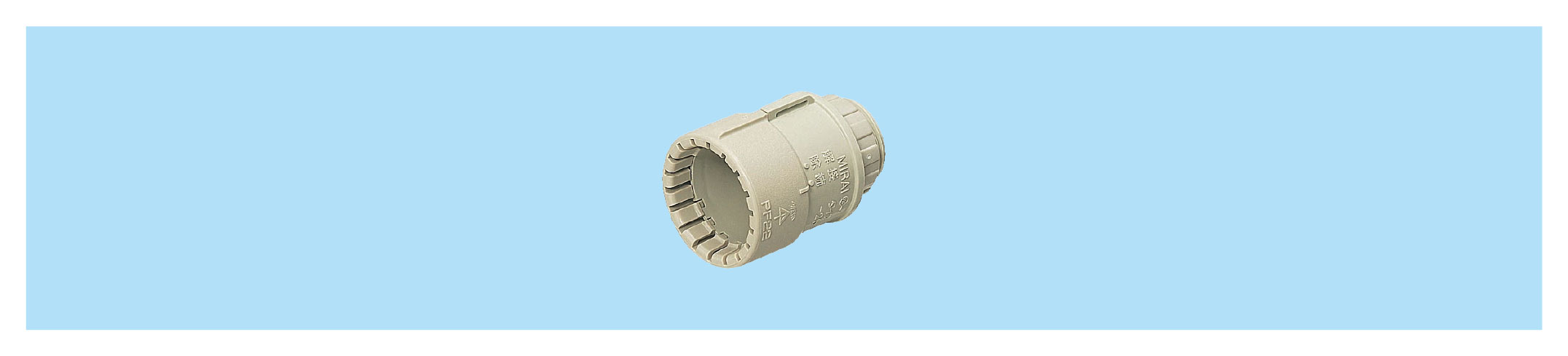

商品名　：PF管コネクタ（Gタイプ）
メーカー：未来工業（株）
型番　　：MFSK-16□

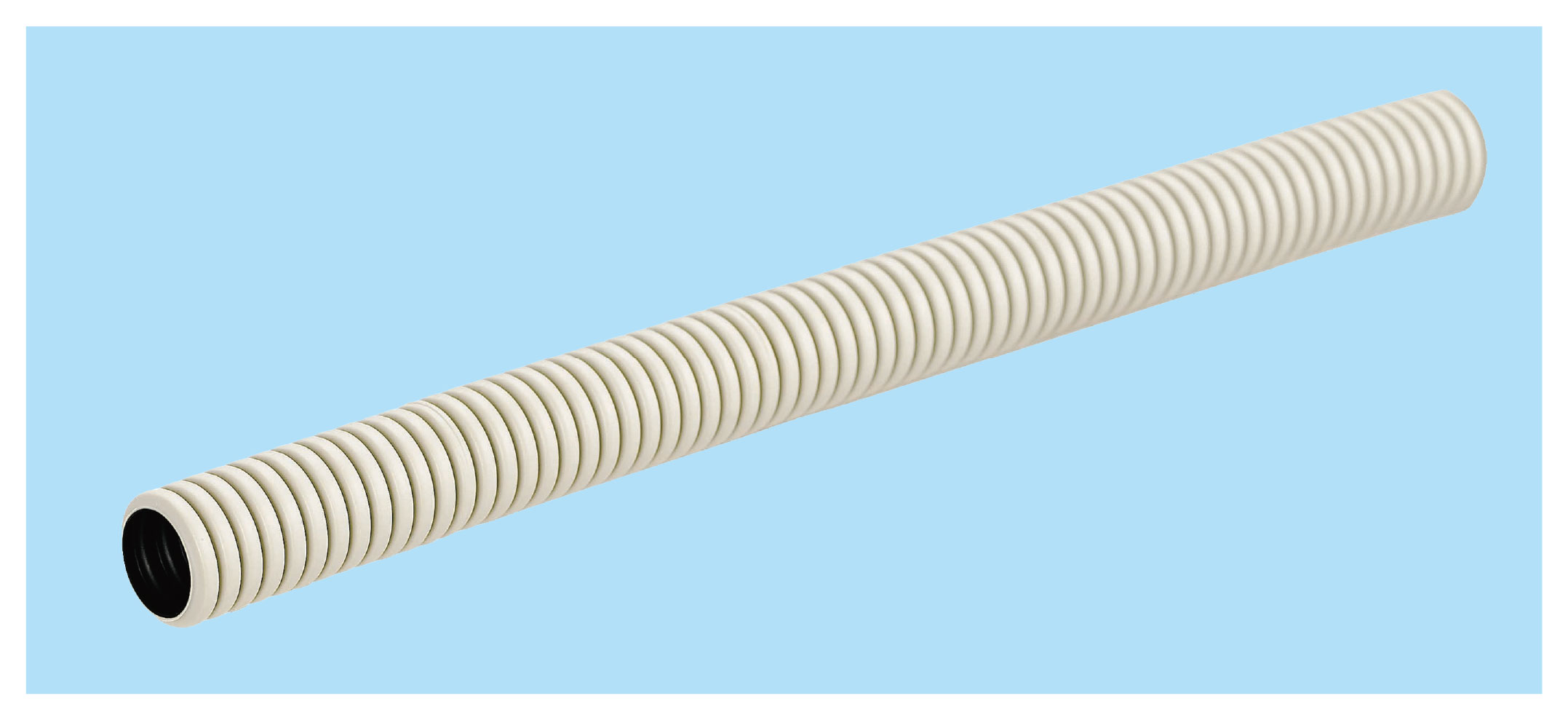

商品名　：PF管（ミラフレキSD）
メーカー：未来工業（株）
型番　　：MFD-16□

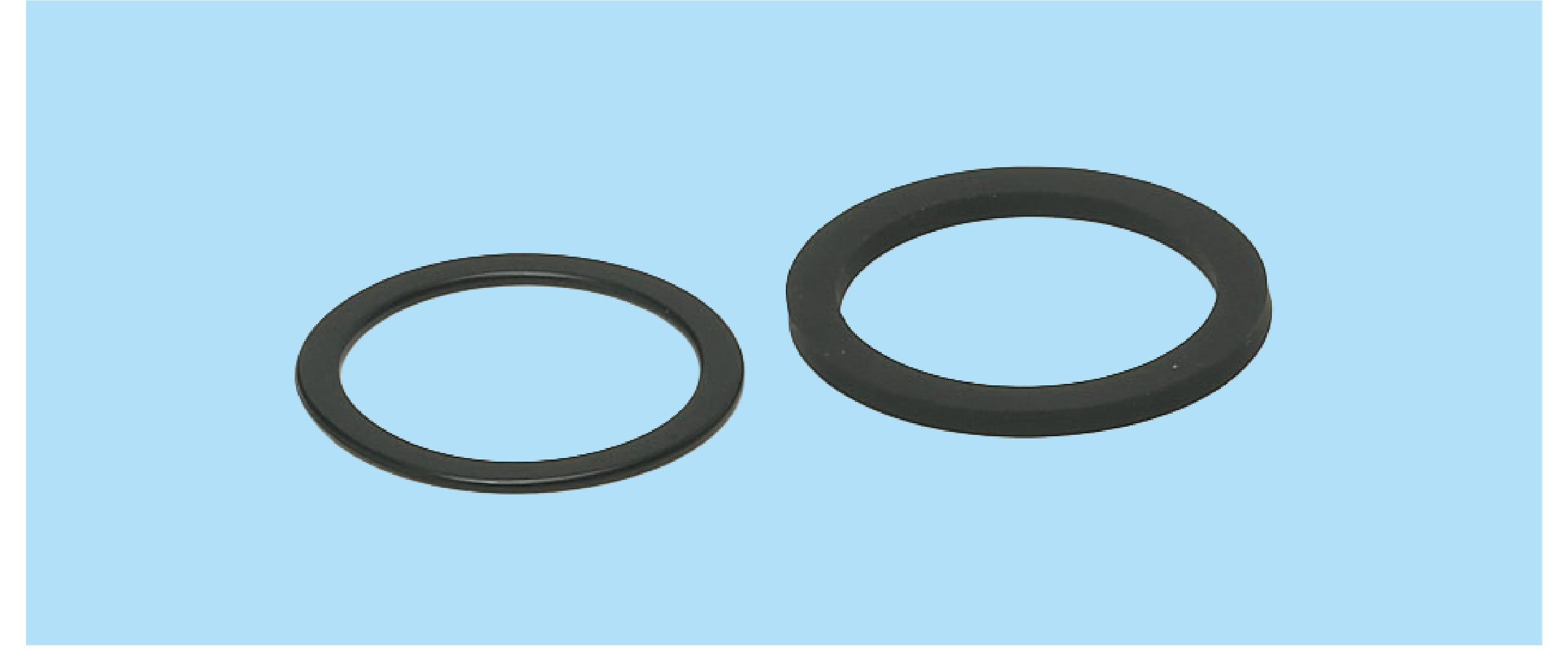

商品名　：防水型パッキンセット(PF管コネクタ用)
メーカー：未来工業（株）
型番　　：KS-16GP
